Paranco elettrico a fune CD1, 1 tonnellata, 5 tonnellate, altezza di sollevamento 6 m/9 m con 380 V
Breve panoramica
Il paranco elettrico a fune modello CD1/MD1 presenta una struttura compatta, leggerezza, dimensioni ridotte e facilità d'uso. Può essere utilizzato non solo su rotaie aeree, ma anche in combinazione con molti tipi di gru elettriche o manuali come la gru a trave singola, la gru a trave doppia, la gru a sbalzo e le gru a portale, ecc. Il paranco elettrico modello MD1 con doppia velocità di sollevamento che dovrebbe essere utilizzato nel caso in cui il modello di paranco CD1 non possa soddisfare i requisiti per le regolazioni fini durante le operazioni di precisione.
Campi di applicazione
- ampiamente utilizzato in fabbriche, officine, magazzini e molte altre occasioni per sollevare direttamente materiali,
- installato sulla trave a I diritta o curva delle gru a trave singola per sollevare merci.
- Può anche essere utilizzato insieme a paranchi elettrici a doppia trave, gru a portale e gru a bandiera per sollevare diversi oggetti e così via.
- Ha così tanti usi applicativi proprio per i suoi vantaggi, come: struttura compatta, funzionamento conveniente, leggerezza, uso comune diffuso e così via.
Caratteristiche principali
- Il paranco elettrico a fune modello CD1, MD1 è un'attrezzatura di sollevamento di piccole dimensioni, che può essere montata su gru a trave singola, a ponte, a portale e a braccio.
- Con una leggera modifica, può essere utilizzato anche come verricello.
- È ampiamente utilizzato in fabbriche, miniere, porti, magazzini, aree di stoccaggio merci e negozi, essenziale per aumentare l'efficienza lavorativa e migliorare le condizioni di lavoro.
- Il paranco elettrico modello CD1 ha solo velocità normale, che può soddisfare le normali applicazioni.
- Il paranco elettrico modello MD1 offre due velocità: velocità normale e bassa velocità. A bassa velocità, può eseguire operazioni di carico e scarico precise, montaggio di casseforme, manutenzione di macchine utensili, ecc.
Vantaggi
- Approvato CE.
- Struttura leggera e robusta.
- Basso sforzo per sollevare il carico massimo.
- Ganci completamente forgiati.
- Catena di carico in lega di alta qualità.
- Protezione con vernice epossidica resistente.
- Dispositivo di protezione da sovraccarico disponibile su richiesta.
- Eccellente servizio post-vendita.
Motore:Il motore del paranco è un motore a rotore conico con frenatura; è uno dei motori di migliore qualità, che ha una coppia maggiore, quindi può essere adattato a movimenti frequenti, la coppia massima è 2,4-3 volte superiore alla coppia nominale.
Scatola ingranaggi:La scatola ingranaggi del paranco ha ingranaggi appositamente trattati per un'elevata resistenza all'usura. Ogni gruppo albero ingranaggi è supportato da cuscinetti a sfera o a rulli, per garantire un funzionamento regolare e a basso attrito.
Fune metallica:Le funi di sollevamento sono conformi agli standard di esportazione. La fune principale presa dal tamburo non scivola lateralmente quando è allentata. Il fattore di sicurezza, sulla resistenza alla rottura nominale della fune, è sei.
Tamburo fune:Viene fornito un tamburo scanalato per paranco, tubo senza saldatura di lunghezza adeguata per essere avvolto in un unico strato e per fornire un supporto adeguato alla fune per ridurre al minimo l'usura abrasiva. L'albero del tamburo si risolve su cuscinetti a sfera per garantire un funzionamento regolare.
Sistema di controllo dell'apparecchiatura elettrica:Il paranco modello CD1 e MD1 è composto dalla scatola del contattore, dall'interruttore di controllo, dal limitatore di interruzione, la tensione di lavoro dell'interruttore di controllo è 380 V, 36 V o 24 V (tensione di sicurezza).
Guida fune:La guida fune è in due metà, garantendo una facile accessibilità. Circonda completamente il tamburo in modo che la fune non possa srotolarsi anche quando il paranco è in condizioni di scarico. Le guide fune della nostra azienda sono ispessite e dilatate, in modo che non siano facili da danneggiare.
Gancio:Il blocco gancio viene testato al 150% del carico completo prima del montaggio.
Configurazione tecnica
| Modello | Capacità di sollevamento (t) | Altezza di sollevamento (m) | Velocità di sollevamento (m/min) | Velocità di traslazione (m/min) | Tipo di fune metallica | Diametro fune metallica (mm) | Tipo di binario a I | Ciclo di lavoro | Motore di sollevamento |
|---|
| Potenza (kW) | Giri/min (giri/min) | Alimentazione |
|---|
| CD1-0.25 | 0.25 | 3-9 | 8 | 20 | 6*19 | 3.6 | 16-22b | M3 | 0.4 | 1380 | 220-440V 50/60HZ 3Phase |
| CD1-0.5 | 0.5 | 6-12 | 8 | 20 | 6*37+1 | 4.8 | 16-28b | M3 | 0.8 | 1380 |
| CD1-1 | 1 | 6-30 | 8 | 20 | 6*37+1 | 7.4 | 16-28b | M3 | 1.5 | 1380 |
| CD1-2 | 2 | 6-30 | 8 | 20 | 6*37+1 | 11 | 20a-32c | M3 | 3 | 1380 |
| CD1-3 | 3 | 6-30 | 8 | 20 | 6*37+1 | 13 | 20a-32c | M3 | 4.5 | 1380 |
| CD1-5 | 5 | 6-30 | 8 | 20 | 6*37+1 | 15 | 25a-63c | M3 | 7.5 | 1380 |
| CD1-10 | 10 | 6-30 | 7 | 20 | 6*37+1 | 15 | 25a-63c | M3 | 13 | 1400 |
| CD1-16 | 16 | 6-30 | 3.5 | 20 | 6*37+1 | 15 | 45a-63c | M2 | 13 | 1400 |
| CD1-20 | 20 | 6-30 | 3.5 | 20 | 6*37+1 | 20 | 50a-63c | M2 | 13 | 1400 |
Note
- A. L'altezza di sollevamento standard è 6, 9, 12, 18, 24, 30 e 36 metri.
- B. La velocità di sollevamento può essere a velocità singola o doppia, anche a più velocità con inverter di frequenza.
- C. La rotaia adatta per il paranco a basso ingombro è la rotaia di tipo H e la rotaia di tipo I è disponibile.
- D. L'avvolgimento della fune consigliato per questo tipo di paranco è 2/1, 4/2 o 4/1.
- E. La velocità di traslazione normale è 20 m/min e 12,5, 16, 25, 30, 45 m/min su richiesta.
- F. Lo scartamento normale della rotaia della trave doppia è 1200, 1500, 1800, 2100 e 2300 mm.

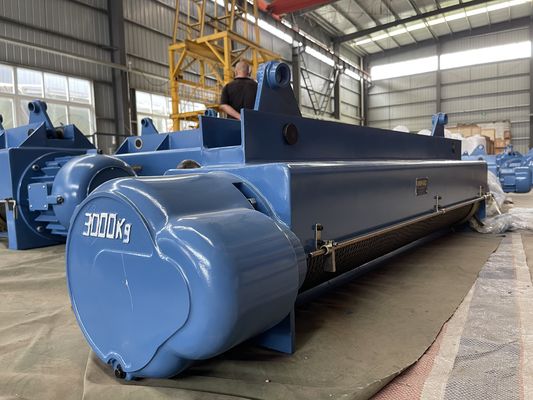

Mostra prodotto
