Dettagli:
Termini di pagamento e spedizione:
|
Nome di prodotto: | Trasporto del camion dell'estremità di Crane End Carriage Motor Traveling per singola/doppia gru del | Alimentazione: | 3 fase 380V 50HZ |
---|---|---|---|
Caratteristica della gru: | Singola gru di Oveherd della trave | Meccanismo di sollevamento: | Carrello elettrico |
Metodo di controllo: | Telecomando senza fili | Capacità di carico stimata: | 1~20t |
Portata: | Come richiedete | ||
Evidenziare: | gru a ponte del trasporto dell'estremità,trasporto dell'estremità della gru |
Trasporto del camion dell'estremità di Crane End Carriage Motor Traveling per singola/doppia gru della trave
Introduzione del riassunto di prodotto:
I carrelli dell'estremità di marca di JCYC è una componente importante installata ad entrambe l'estremità del fascio principale della gru a ponte per sostenere il ponte nel cielo.
Il trasporto dell'estremità comprende due parti, una ruota e una struttura del fascio dell'estremità. La struttura del fascio dell'estremità è composta di coperchio superiore, di piatto di web e di coperchio più basso. Il piatto di collegamento e l'acciaio di angolo sono fissati con i bulloni.
Installazione del prodotto:
Metta il piatto di collegamento sulla cima del trasporto dell'estremità, allini
Posizionando Pin Hole e mettere i perni di posizionamento flessibili di su
il holeφ10x30 nel foro per riparare il piatto di collegamento. Colleghi
il piatto di collegamento ed il trasporto dell'estremità con il bullone M16x70.
Stampa i due cuscinetti nei due lati delle ruote e poi
mettalo nel trasporto dell'estremità; Ripari le ruote con l'asse e la manica dell'asse.
Ripari l'asse con la lastra dell'asse; Ripari la lastra dell'asse con i bulloni.
Installi l'amplificatore di gomma sul piatto della guarnizione e poi ha riparato il piatto della guarnizione sulle due estremità del trasporto dell'estremità con i bulloni.
Questo giunto di supporto è utilizzato per l'installazione del sostegno del collettore di corrente al sito. Rimuova il giunto di supporto quando installare il sostegno del collettore di corrente, saldante il sostegno sul giunto di supporto e poi riparare il giunto di supporto sul trasporto dell'estremità con i bulloni.
Parametri tecnici del prodotto:
Modello | Gru | Rettangolare Tubo d'acciaio |
Dimensione della ruota | Potere del motore | S1 (millimetro) |
S2 (millimetro) |
W1 (millimetro) |
W2 (millimetro) |
GL125-15 | 1t-7.5m | 150*150*6 | W125*60 | 0.3KW*2 | 1500 | 1300 | 400 | 500 |
GL125-20 | 1t-11.5m | 2000 | 1800 | 400 | 500 | |||
GL125-25 | 1t-16.5m | 2500 | 2300 | 400 | 500 | |||
GL160-15 | 2t/3t-7.5m | 150*200*8 | W160*70 | 0.4KW*2 | 1500 | 1200 | 400 | 500 |
GL160-20 | 2t/3t-11.5m | 2000 | 1700 | 400 | 500 | |||
GL160-25 | 2t/3t-16.5m | 2500 | 2200 | 400 | 500 | |||
GL160-30 | 2t/3t-22.5m | 3000 | 2700 | 500 | 600 | |||
GL160-35 | 2t/3t-28.5m | 3500 | 3200 | 600 | 700 | |||
GL200-20 | 5t-11.5m | 150*250*8 | W200*70 | 0.4KW*2 | 2000 | 1700 | 400 | 500 |
GL200-25 | 5t-16.5m | 2500 | 2200 | 400 | 500 | |||
GL200-30 | 5t-22.5m | 0.75KW*2 | 3000 | 2700 | 500 | 600 | ||
GL200-35 | 5t-28.5m | 3500 | 3200 | 600 | 700 | |||
GL250-20 | 10t-11.5m | 200*250*8 | W250*80 | 0.75KW*2 | 2000 | 1600 | 400 | 500 |
GL250-25A | 10t-16.5m | 2500 | 2100 | 500 | 600 | |||
GL250-30A | 10t-22.5m | 1.1KW*2 | 3000 | 2600 | 500 | 600 | ||
GL250-35A | 10t-28.5m | 3500 | 3100 | 700 | 800 | |||
GL250-25B | 16t-16.5m | 200*300*8 | W250*80 | 1.1KW*2 | 2500 | 2100 | 600 | 700 |
GL250-30B | 16t-22.5m | 3000 | 2600 | 700 | 800 | |||
GL250-35B | 16t-28.5m | 1.5KW*2 | 3500 | 3100 | 700 | 800 | ||
GL315-30 | 20t-16.5m | 200*400*8 | W315*90 | 1.5KW*2 | 3000 | 2500 | 700 | 800 |
GL315-35 | 20t-22.5m | 3500 | 3000 | 700 | 800 |

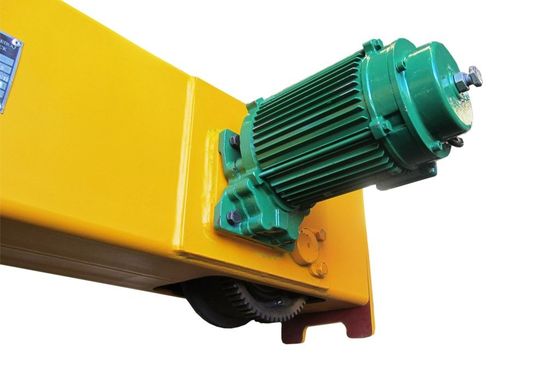

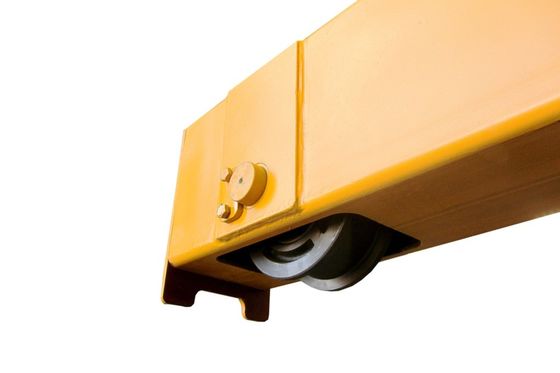

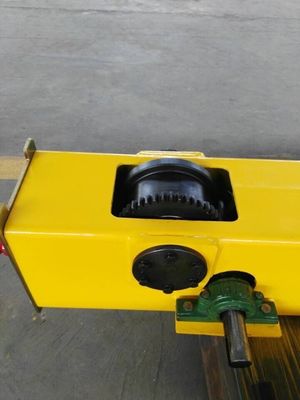

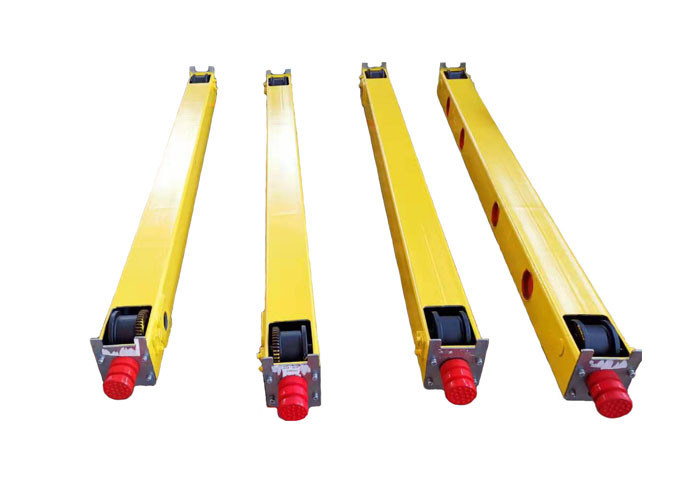

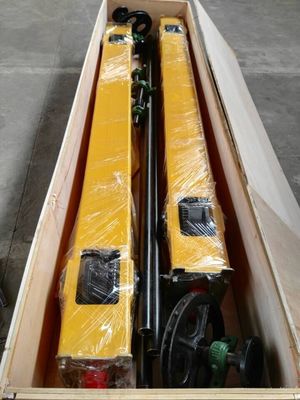

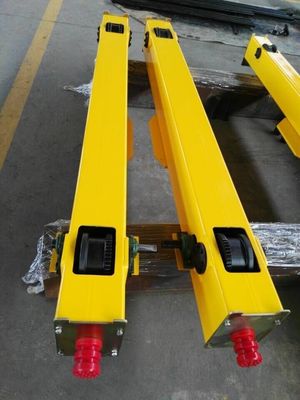

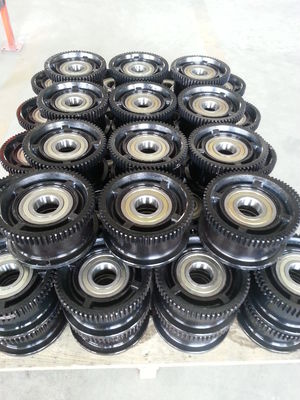

Manifestazione del prodotto:
