Nome di prodotto: | Trasporto corrente dell'estremità di stile della singola cima europea della trave della gru | Tipo: | Stile europeo |
---|---|---|---|
Trave: | Singola trave | Viaggio: | Funzionamento superiore |
Applicazione: | Gru a ponte di tipo europea | servizio di Dopo-vendita fornito: | Costruisce disponibile per assistere il macchinario oltremare, supporto online, nessun servizio d'ol |
Evidenziare: | gru a ponte del trasporto dell'estremità,trasporto dell'estremità della gru |

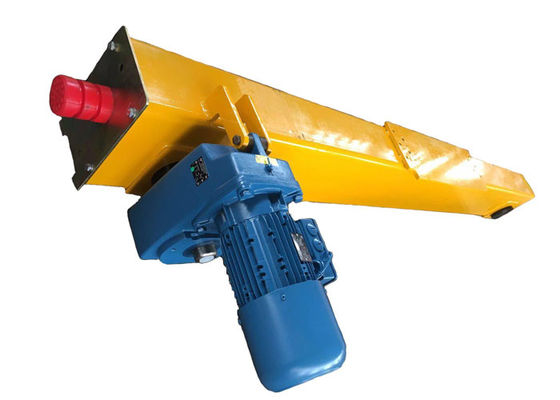

Trasporto corrente superiore dell'estremità trave europea di stile della singola della gru
Descrizione di prodotto:
Il trasporto corrente superiore dell'estremità trave europea di stile della singola della gru è un'attrezzatura di sollevamento popolare e redditizia utilizzata in vari campi e settori, quali la fabbricazione, minning, l'industria chimica e le acciaierie. La gru a ponte viene in quattro configurazioni principali, compreso singola/doppia trave, il trasporto dell'estremità, il funzionamento superiore ed il sistema underhung. Le nostre gru a ponte possono anche essere personalizzate progettate e costruite per essere adatte alle vostre attrezzature di sollevamento speciali.
Parametri tecnici del prodotto:
Modello | Gru | Rettangolare Tubo d'acciaio |
Dimensione della ruota | Potere del motore (20m/min) |
Potere del motore (30m/min) |
S1 (millimetro) |
S2 (millimetro) |
W1 (millimetro) |
W2 (millimetro) |
EUS90-15 | 1.6t-7.5m | 150*150*6 | U90*60 | FA27-0.25KW | FA27-0.37KW | 1500 | 1300 | 400 | 550 |
EUS90-20 | 1.6t-11.5m | 2000 | 1800 | 400 | 550 | ||||
EUS90-25 | 1.6t-16.5m | 2500 | 2300 | 400 | 550 | ||||
EUS90-30 | 1.6t-22.5m | 3000 | 2800 | 400 | 550 | ||||
EUS125-15 | 3.2t-7.5m | 150*200*8 | U125*60 | FA27-0.37KW | FA27-0.55KW | 1500 | 1300 | 400 | 550 |
EUS125-20 | 3.2t-11.5m | 2000 | 1800 | 400 | 550 | ||||
EUS125-25 | 3.2t-16.5m | 2500 | 2300 | 400 | 550 | ||||
EUS125-30 | 3.2t-22.5m | 3000 | 2800 | 500 | 650 | ||||
EUS125-35 | 3.2t-28.5m | 3500 | 3300 | 600 | 750 | ||||
EUS160-15 | 6.3t-7.5m | 150*250*8 | U160*70 | FA37-0.55KW | FA37-0.75KW | 1500 | 1200 | 400 | 550 |
EUS160-20 | 6.3t-11.5m | 2000 | 1700 | 400 | 550 | ||||
EUS160-25 | 6.3t-16.5m | 2500 | 2200 | 400 | 550 | ||||
EUS160-30 | 6.3t-22.5m | 3000 | 2700 | 500 | 650 | ||||
EUS160-35 | 6.3t-28.5m | 3500 | 3200 | 600 | 750 | ||||
EUS200-20 | 12.5t-11.5m | 200*250*8 | U200*70 | FA47-0.75KW | FA47-1.1KW | 2000 | 1700 | 500 | 650 |
EUS200-25 | 12.5t-16.5m | 2500 | 2200 | 500 | 650 | ||||
EUS200-30 | 12.5t-22.5m | FA47-1.1KW | 3000 | 2700 | 600 | 750 | |||
EUS200-35 | 12.5t-28.5m | 3500 | 3200 | 700 | 850 | ||||
EUS250-20 | 16t/20t-11.5m | 200*300*8 | U250*80 | FA57-1.1KW | FA57-1.5KW | 2000 | 1600 | 500 | 650 |
EUS250-25 | 16t/20t-16.5m | 2500 | 2100 | 600 | 750 | ||||
EUS250-30 | 16t/20t-22.5m | FA57-1.5KW | 3000 | 2600 | 700 | 850 | |||
EUS250-35 | 16t/20t-28.5m | 3500 | 3100 | 700 | 850 |
Installazione del prodotto:
Metta il piatto di collegamento sulla cima del trasporto dell'estremità, allini
Posizionando Pin Hole e mettere i perni di posizionamento flessibili di su
il holeφ10x30 nel foro per riparare il piatto di collegamento. Colleghi
il piatto di collegamento ed il trasporto dell'estremità con il bullone M16x70.
Stampa i due cuscinetti nei due lati delle ruote e poi
mettalo nel trasporto dell'estremità; Ripari le ruote con l'asse e la manica dell'asse.
Ripari l'asse con la lastra dell'asse; Ripari la lastra dell'asse con i bulloni.
Installi l'amplificatore di gomma sul piatto della guarnizione e poi ha riparato il piatto della guarnizione sulle due estremità del trasporto dell'estremità con i bulloni.
Questo giunto di supporto è utilizzato per l'installazione del sostegno del collettore di corrente al sito. Rimuova il giunto di supporto quando installare il sostegno del collettore di corrente, saldante il sostegno sul giunto di supporto e poi riparare il giunto di supporto sul trasporto dell'estremità con i bulloni.
