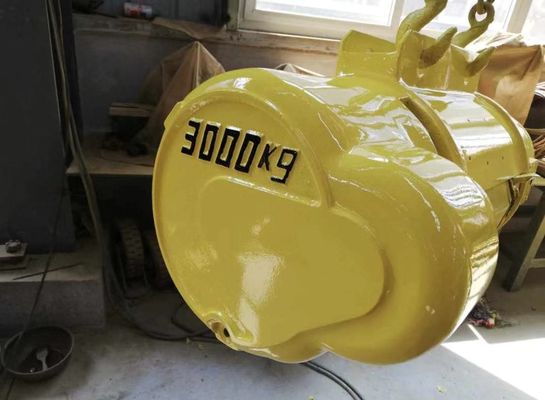

Capacità elettrica diretta della gru 3ton del cavo metallico del garage CD1 di vendita della fabbrica
Breve introduzione

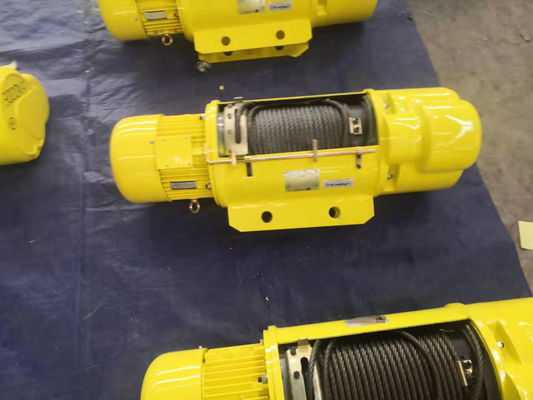

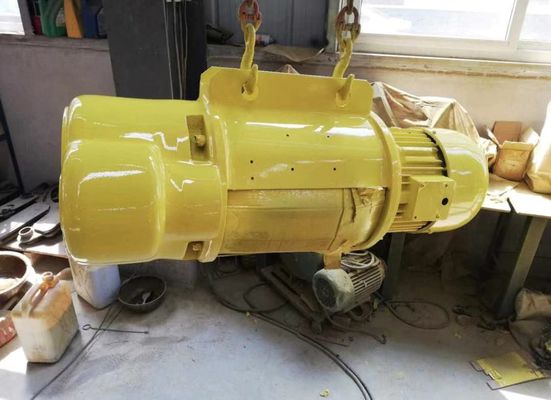

Il modello elettrico della gru CD1/MD1 del cavo metallico ha caratteristiche dell'operazione leggera, di piccola dimensione e facile compatta della struttura. Può essere usato non solo sulle rotaie æree, ma anche essere usato insieme con molti tipi di gru elettriche o manuali quali la gru unica-grider, la gru doppio-grider, la gru a mensola e le gru a cavalletto ecc. La gru eletric MD1 di modello con velocità doppio di sollevamento che dovrebbe essere usato nel caso dove il modello CD1 della gru non può soddisfare le richieste dei abjustments fini durante le operazioni di recision. La gru elettrica del cavo metallico è utilizzata estesamente in fabbriche, in officine, in magazzini ed in molte altre occasioni per sollevare direttamente i materiali. Può essere installata sul fascio della curva o diritto dell'Io-acciaio di gru della Unico trave per sollevare le merci. Può anche essere usata insieme al Doppio fascio elettrico della gru, gru a cavalletto e gru di vuotamento per sollevare gli oggetti differenti ecc. Ha tanti usi di appllication appena per i suoi vantaggi, come: struttura stretta, operazione conveniente, uso comune leggero e ampio ecc.
Dettagli principali delle parti
1. Motore: Il motore di sollevamento è un tipo motore della conicità del rotore con il frenaggio; è uno di migliori motori di qualità, che ha coppia di torsione dell'orzo er, in modo da può adattarsi a muoversi frequentemente, la coppia di torsione massima è 2.4-3 volte che la coppia di torsione stimata.
2. Trasmissione: La scatola ingranaggi di argano ha trattato specialmente gli ingranaggi per alta resistenza all'usura. Ogni assemblea dell'asse innestata è sostenuta sulla palla o sui cuscinetti a rulli, per accertarsi dell'operazione regolare e a basso attrito.
3. Cavo metallico: Sollevando le corde risponda alle norme esportanti. La corda principale presa dal tamburo non slitta lateralmente una volta lenta. Il fattore della sicurezza, sulla resistenza alla rottura nominale della corda è sei.
4. Tamburo: Tamburo dell'argano scanalato, tubo senza cuciture della lunghezza adeguata da ferire in uno strato e al eproper del provid
il contributo alla corda per minimizzare l'usura abrasiva è fornito. L'asse del tamburo risolve sui cuscinetti a sfera per l'assicurazione dell'andamento privo d'intoppi.
5. Sistema di controllo dell'apparato elettrico: La gru di modello CD1 e MD1 è composta di scatola del contattore, il interruttore di comando, limitatore di taglio, la tensione di lavoro del interruttore di comando è 380V, 36V o 24V (tensione di sicurezza).
6. Guida di corda: La guida di corda è a metà due, garantendo l'accessibilità facile. Circonda il tamburo completamente in moda da non potere svolgersi la corda anche quando la gru è nello stato scarico. Le guide di corda della nostra società è di ispessirsi ed hanno dilatato, di modo che non è facile da essere danneggiato.
7. Gancio: Il blocchetto di gancio è collaudato a 150% del pieno carico prima dell'assemblea.
Caratteristiche tecniche
| Modello |
Capacità di sollevamento (t) |
Altezza di elevazione (m) |
Velocità di sollevamento (m/min) |
Velocità di marcia (m/min) |
Tipo del cavo metallico |
Cavo metallico di Dia.of (millimetro) |
Tipo della pista del segnale |
Dovere di lavoro |
Motore di sollevamento |
| Potere (chilowatt) |
R.P.M (r/min) |
Alimentazione elettrica |
| CD1-0.25 |
0,25 |
3-9 |
8 |
20 |
6*19 |
3,6 |
16-22b |
M3 |
0,4 |
1380 |
220-440V 50/60HZ 3Phase |
| CD1-0.5 |
0,5 |
6-12 |
8 |
20 |
6*37+1 |
4,8 |
16-28b |
M3 |
0,8 |
1380 |
| CD1-1 |
1 |
6-30 |
8 |
20 |
6*37+1 |
7,4 |
16-28b |
M3 |
1,5 |
1380 |
| CD1-2 |
2 |
6-30 |
8 |
20 |
6*37+1 |
11 |
20a-32c |
M3 |
3 |
1380 |
| CD1-3 |
3 |
6-30 |
8 |
20 |
6*37+1 |
13 |
20a-32c |
M3 |
4,5 |
1380 |
| CD1-5 |
5 |
6-30 |
8 |
20 |
6*37+1 |
15 |
25a-63c |
M3 |
7,5 |
1380 |
| CD1-10 |
10 |
6-30 |
7 |
20 |
6*37+1 |
15 |
25a-63c |
M3 |
13 |
1400 |
| CD1-16 |
16 |
6-30 |
3,5 |
20 |
6*37+1 |
15 |
45a-63c |
M2 |
13 |
1400 |
| CD1-20 |
20 |
6-30 |
3,5 |
20 |
6*37+1 |
20 |
50a-63c |
M2 |
13 |
1400 |
Note
A. L'altezza di elevazione standard è di 6, 9, 12, 18, 24, 30 e 36 metri.
B. La velocità di sollevamento può essere la singola velocità o la doppia velocità, anche a velocità diverse con gli invertitori di frequenza.
C. La ferrovia adatta per la gru dell'basso altezza libera è ferrovia H tipa e la ferrovia Io tipa è inoltre disponibile.
D. Reeving raccomandato della corda di questo genere di gru è 2/1, 4/2 o 4/1.
E. La velocità di viaggio normale è 20m/min e 12,5, 16, 25, 30, 45m/min dalla richiesta.
F. Il calibro normale della ferrovia della doppio trave è 1200, 1500, 1800, 2100 e 2300mm.

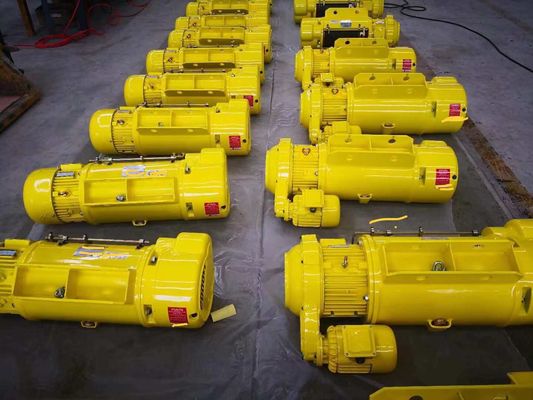

Manifestazione della fabbrica
